штукатурка представляет собой пастообразную массу белого цвета. Имеет высокую адгезию к бетонным, кирпичным, оштукатуренным, гипсокартонным и т. п. поверхностям. Штукатурка обладает прочностью и стойкостью к влажной уборке. Материал образует твёрдую, влагостойкую, устойчивую к мокрому истиранию поверхность. Для получения дополнительного декоративного эффекта используется специальный воск.

автоматическая колеровка по каталогам RAL, NCS, Spirit, Nova или ручная высококонцентрированными колеровочными пастами VGT. Возможно окрашивание сверху декоративными составами VGT.

поверхность должна быть чистой, прочной и сухой. Основание – абсолютно ровным, поэтому его необходимо предварительно зашпатлевать тонкодисперсной шпатлевкой и загрунтовать грунтовкой глубокого проникновения VGТ.

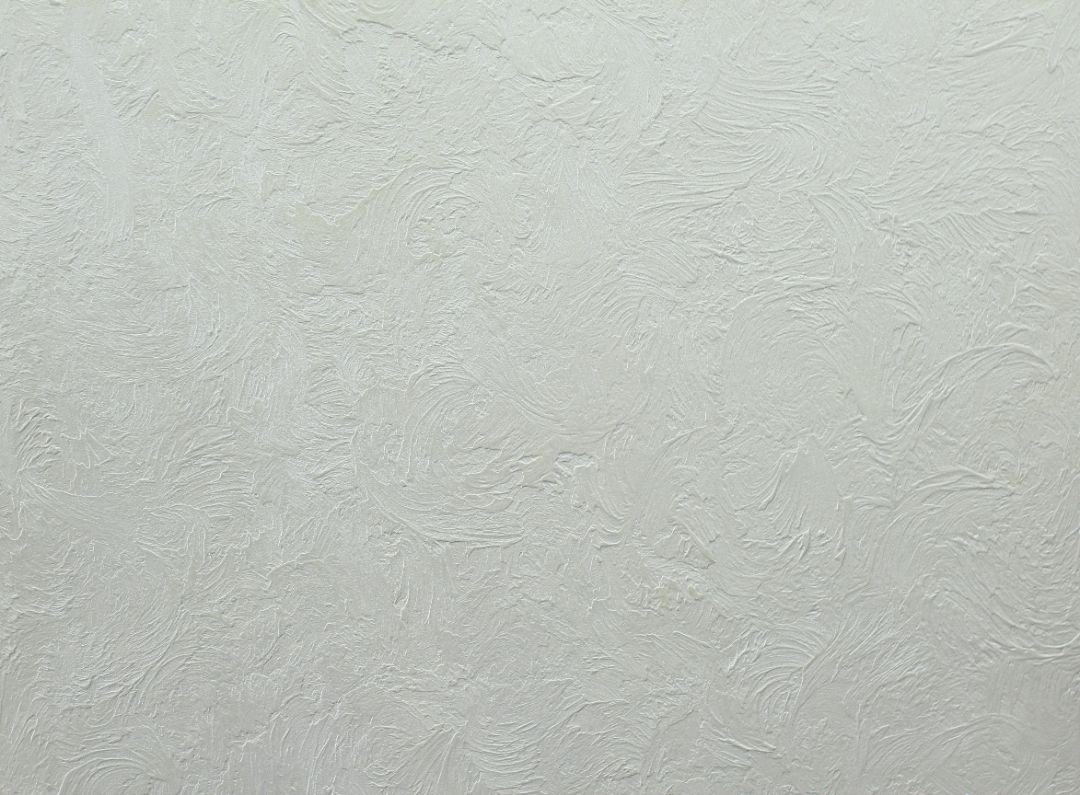

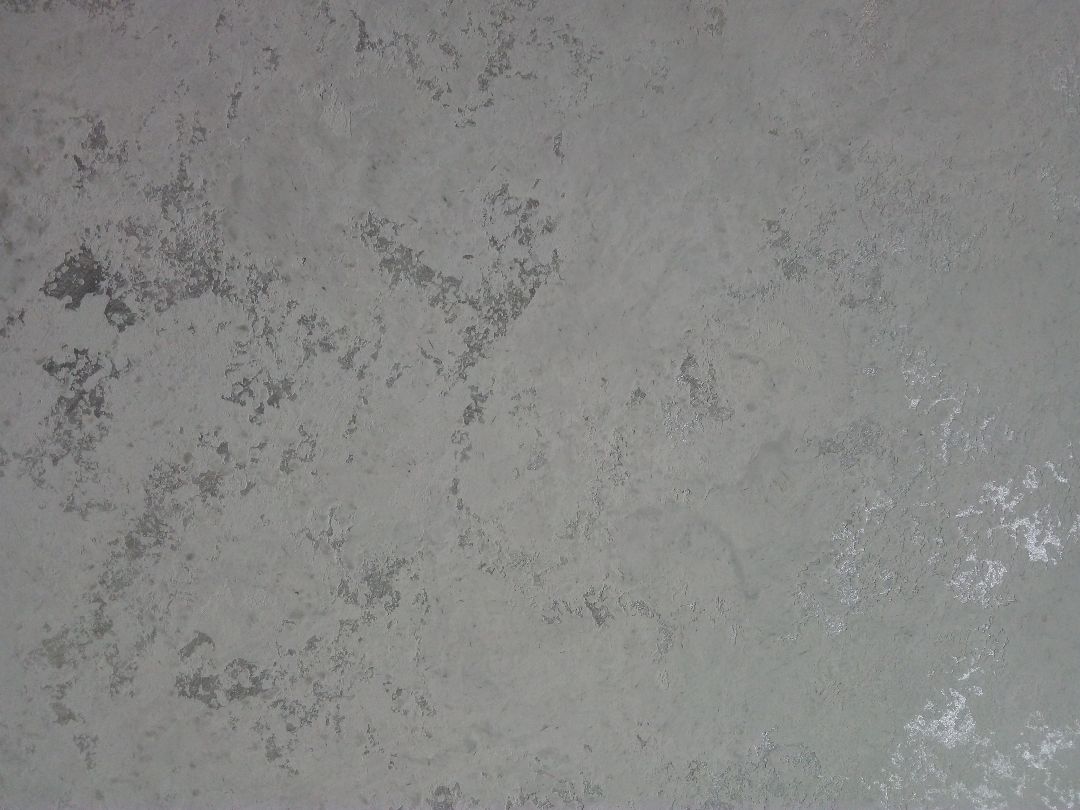

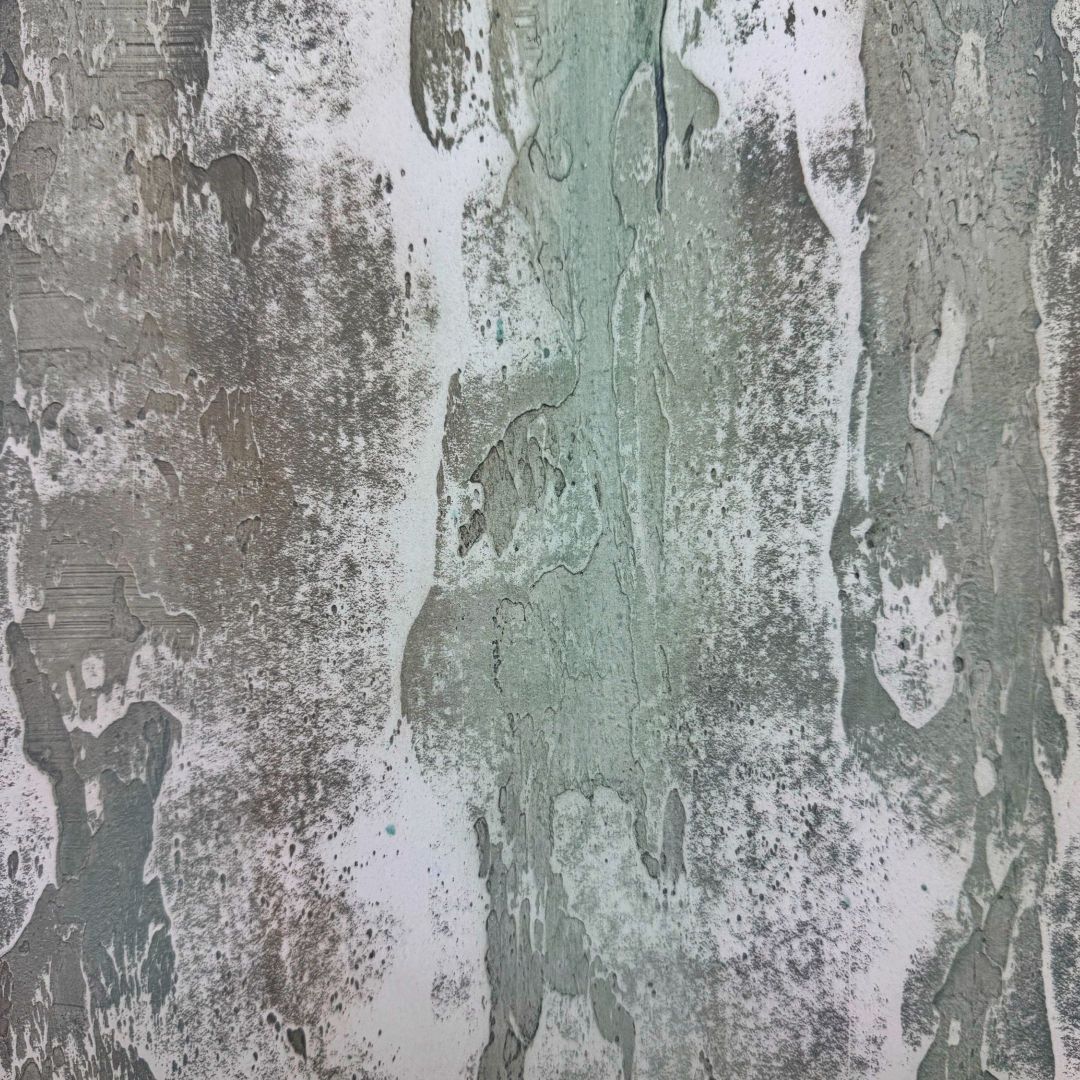

для имитации мрамора штукатурку необходимо заколеровать в один или более цветов, не смешивая её до однородного состояния (это позволит добиться максимального сходства с рисунком натурального камня) и нанести на основание. Затем движениями на сдир снять часть штукатурки. Для создания других видов поверхности материал наносить металлической кельмой или шпателем в один или два слоя с промежуточной сушкой. После полного высыхания покрытие можно полировать. При формировании рисунка рекомендуется производить работы на участках площадью 0,7 - 1,0 м². Во избежание появления видимых стыков не желательно оставлять прямолинейные границы между участками. Возможны и другие способы нанесения, которые зависят от фантазии мастера. Работы производить при температуре не ниже +7°С и отн. влажности воздуха не более 80%.

зависит от толщины слоя и заданного рисунка и варьируется от 0,4 до 1 кг/м².

до отлипа – 1 час, полное высыхание через 48 часов при температуре (20±2)°С и отн. влажности воздуха (65±5)%. При более низкой температуре и более высокой влажности воздуха время высыхания увеличивается.

в плотно закрытой таре при температуре от 0°С до +40°С. Выдерживает замораживание до -25°С, но не более пяти циклов замораживания/оттаивания. Размораживать при температуре (20±5)°С и тщательно перемешивать до получения однородной массы. Не подвергать воздействию прямых солнечных лучей. Не складировать вблизи работающих нагревательных элементов.

водная дисперсия стирол-акрилового сополимера, модифицирующие добавки, наполнитель, пигмент.
