краска представляет собой вязкую, грубодисперсную однородную массу. После высыхания краска образует декоративное рельефное покрытие глубиной до 3 мм, скрывающее мелкие дефекты стен. Отличается высокой твёрдостью, водо- и атмосферостойкостью, образует «дышащее» покрытие. Применяется во всех типах зданий и сооружений (А-В), в т. ч. для которых предусмотрен режим влажной дезинфекции.

Автоматическая колеровка в пастельные тона по каталогам цветов NCS, RAL, Spirit, Nova или ручная высококонцентрированными колеровочными пастами VGТ. Возможно окрашивание сверху декоративными составами VGТ.

рабочая поверхность должна быть сухой и чистой. Отслаивающиеся старые покрытия должны быть удалены. Рекомендуется предварительное грунтование поверхности грунтовкой Адгезионной MINI или Адгезионной VGT. Использование грунтовки позволит получить прочную поверхность с лёгкой шероховатостью, что облегчит нанесение материала на основание.

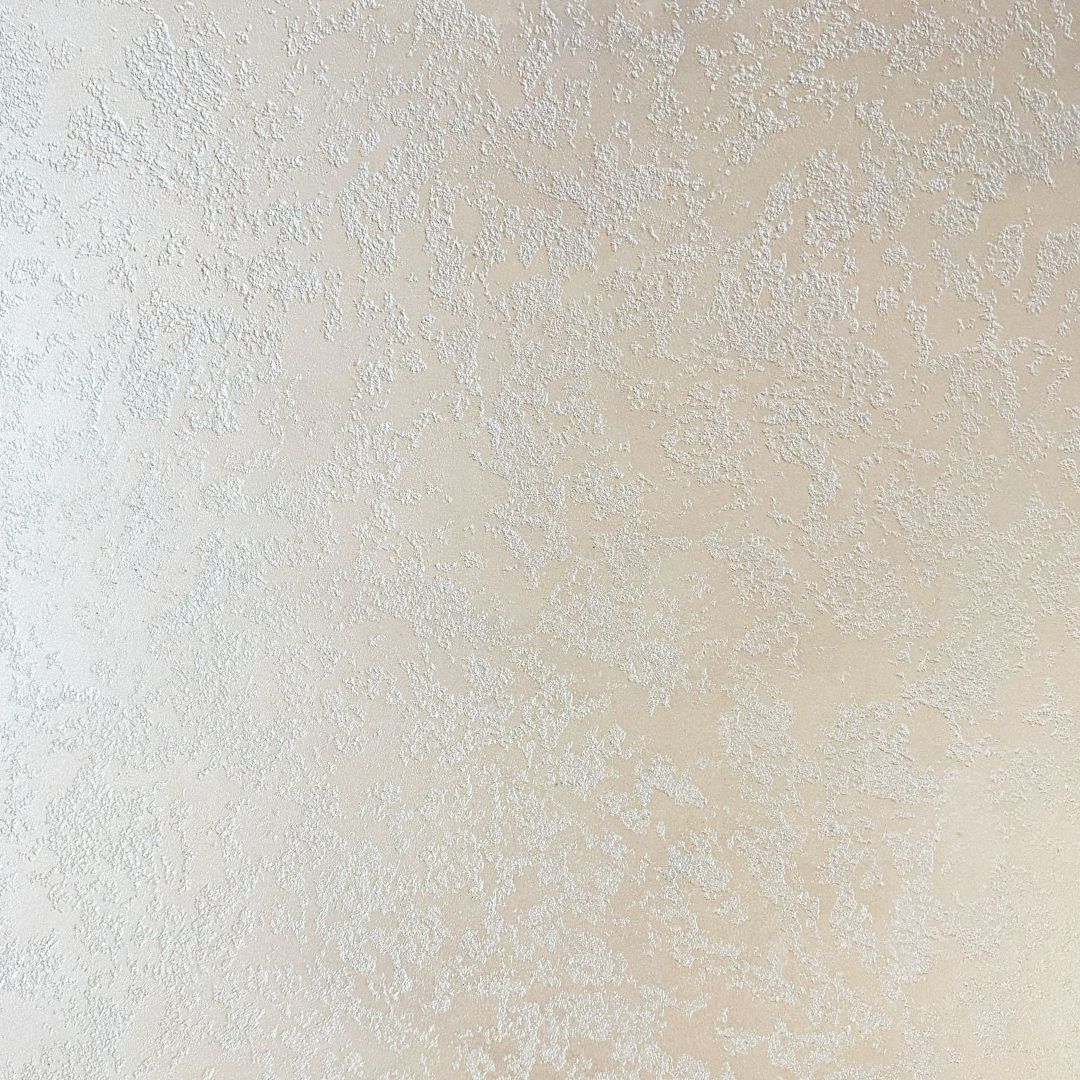

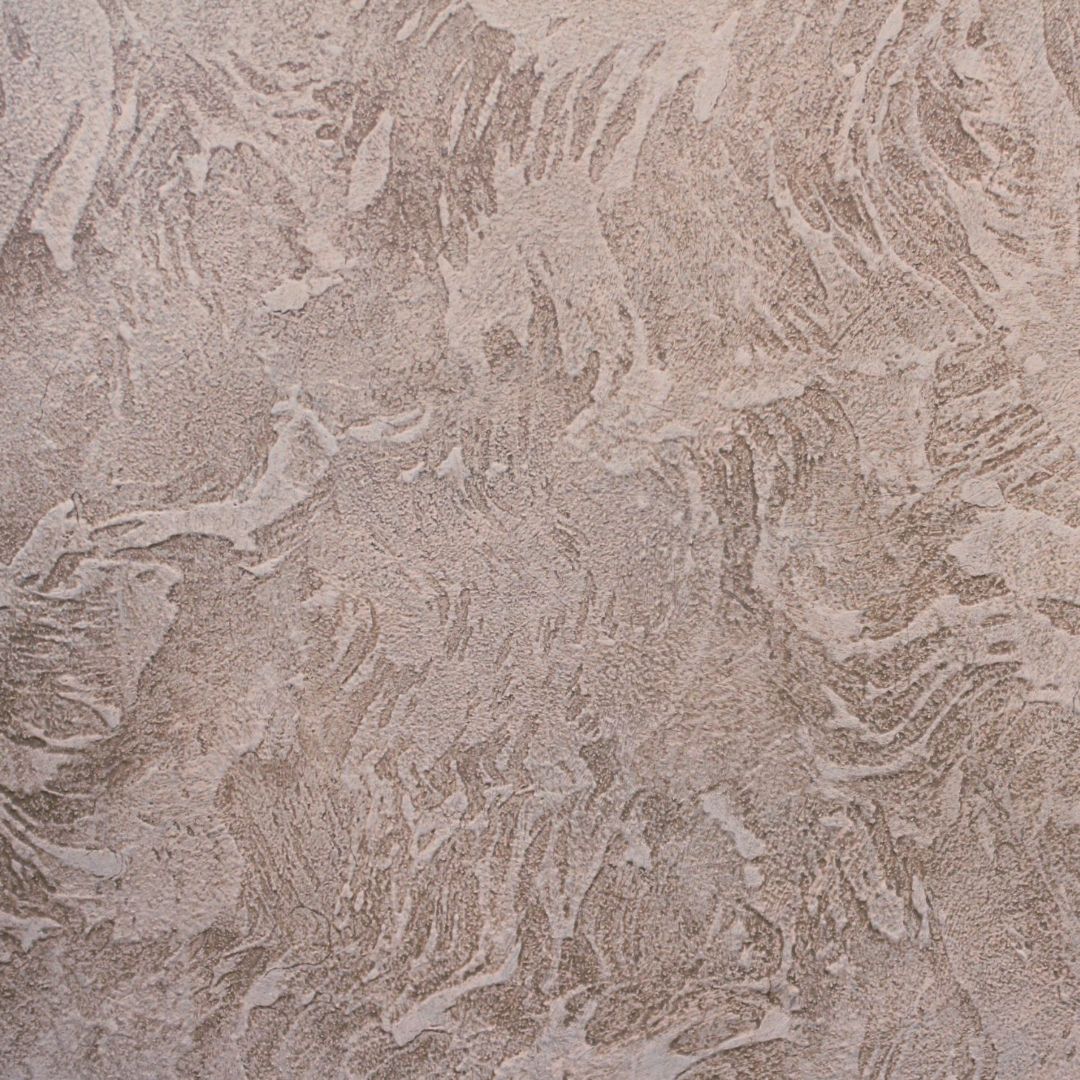

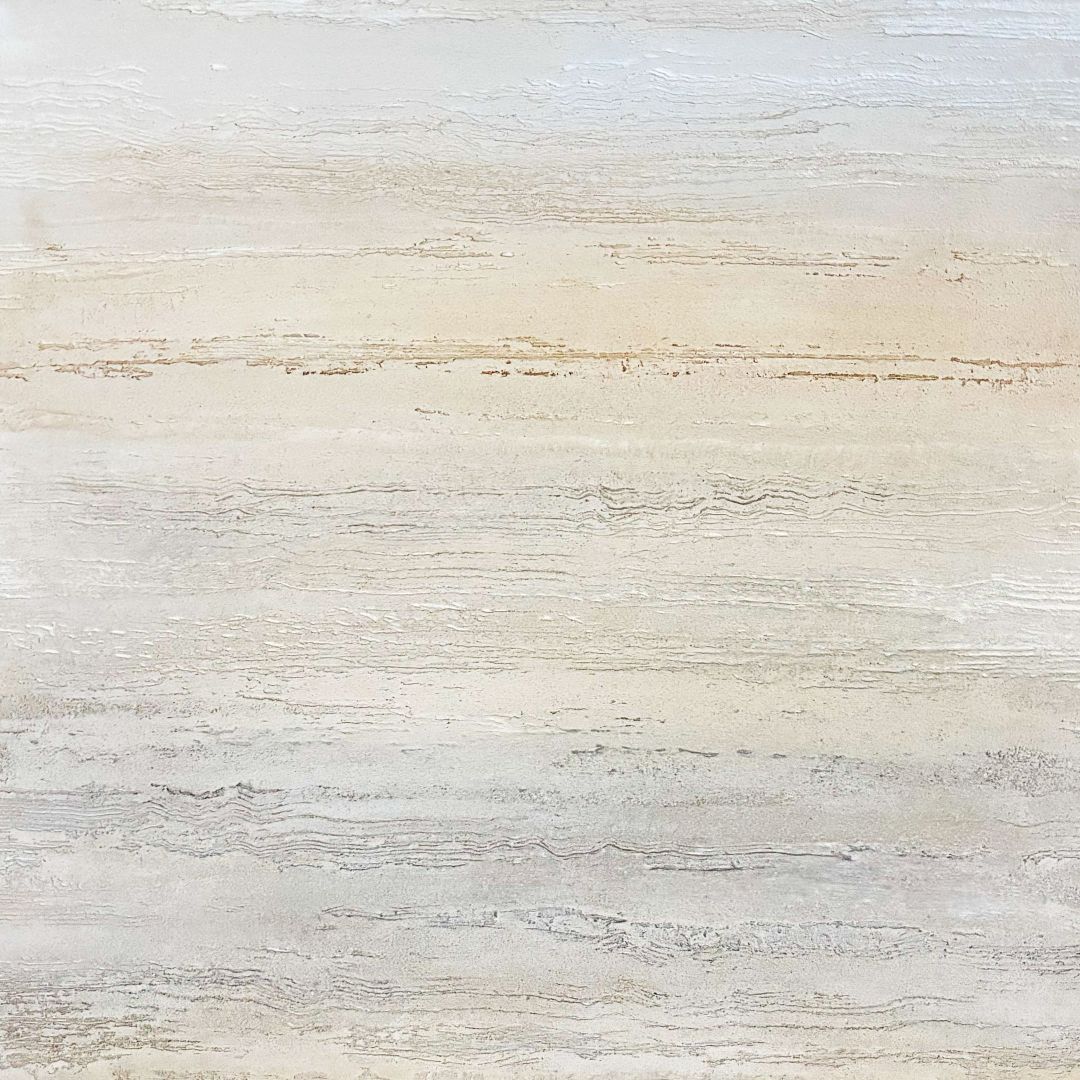

нанесение краски производят после полного высыхания грунтовочного слоя (через 24 часа) ручным или механизированным способом. При ручном нанесении используется металлический шпатель или кельма, пластиковая тёрка. Сразу после нанесения материала на поверхность идёт стадия придания рельефа. В зависимости от используемого инструмента (валик, шпатель, трафарет и др.) можно получить различный рисунок (открытое время работы около 15 минут). При работе резиновым валиком его необходимо смачивать водой каждый раз перед нанесение рисунка. Важно учесть, что работу фактурной краской следует производить без остановки от угла до угла, так как при остановке на ровной стене могут быть видны стыки. Возможен механизированный способ нанесения. Рекомендуется использовать краску одной партии во избежание различий в оттенке.

от 0,9 до 1,5 кг/м².

до отлипа составляет 2 часа, полное высыхание через 48 часов при температуре (20±2)°С и отн. влажности воздуха (65±5)%. При более низких температурах и более высокой влажности воздуха время высыхания увеличивается.

в плотно закрытой таре при температуре от 0°С до +40°С. Выдерживает замораживание до -25°С, но не более пяти циклов замораживания/оттаивания. Размораживать при температуре (20±5)°С и тщательно перемешивать до получения однородной массы. Не подвергать воздействию прямых солнечных лучей. Не складировать вблизи работающих нагревательных элементов.

водная дисперсия стирол-акрилового сополимера, мраморная крошка, вода, модифицирующие добавки, двуокись титана.
