представляет собой однородную вязкую жидкость белого цвета. После высыхания становится прозрачным. Готов к применению. Используется для внутренних работ в качестве промежуточного слоя между двумя водно-дисперсионными акриловыми красками VGT разного цвета, при этом, сам лак, оставаясь прозрачным, растрескивает финишную краску, проявляя в трещинах нижний слой.

поверхность должна быть чистой и сухой.

1 этап – это цвет образовавшихся трещин: на подготовленную поверхность нанести акриловую моющуюся интерьерную краску или эмали (матовые, перламутровые, металлики) VGТ, заколерованнные в цвет будущих трещин.
2 этап – покрытие кракелюрным лаком в 1–3 слоя. Сушка между слоями не менее 3 ч. Лак наносить кистью или валиком.
3 этап – нанесение финишного покрытия: после полного высыхания лака нанести один слой финишного материала цвета, контрастного цвету основы. Толщина финишного покрытия должна быть минимальной. Подбирается опытным путём. В зависимости от выбранного инструмента (кисть, валик), толщины слоя, направления движения инструмента образуются трещины различного направления и характера.

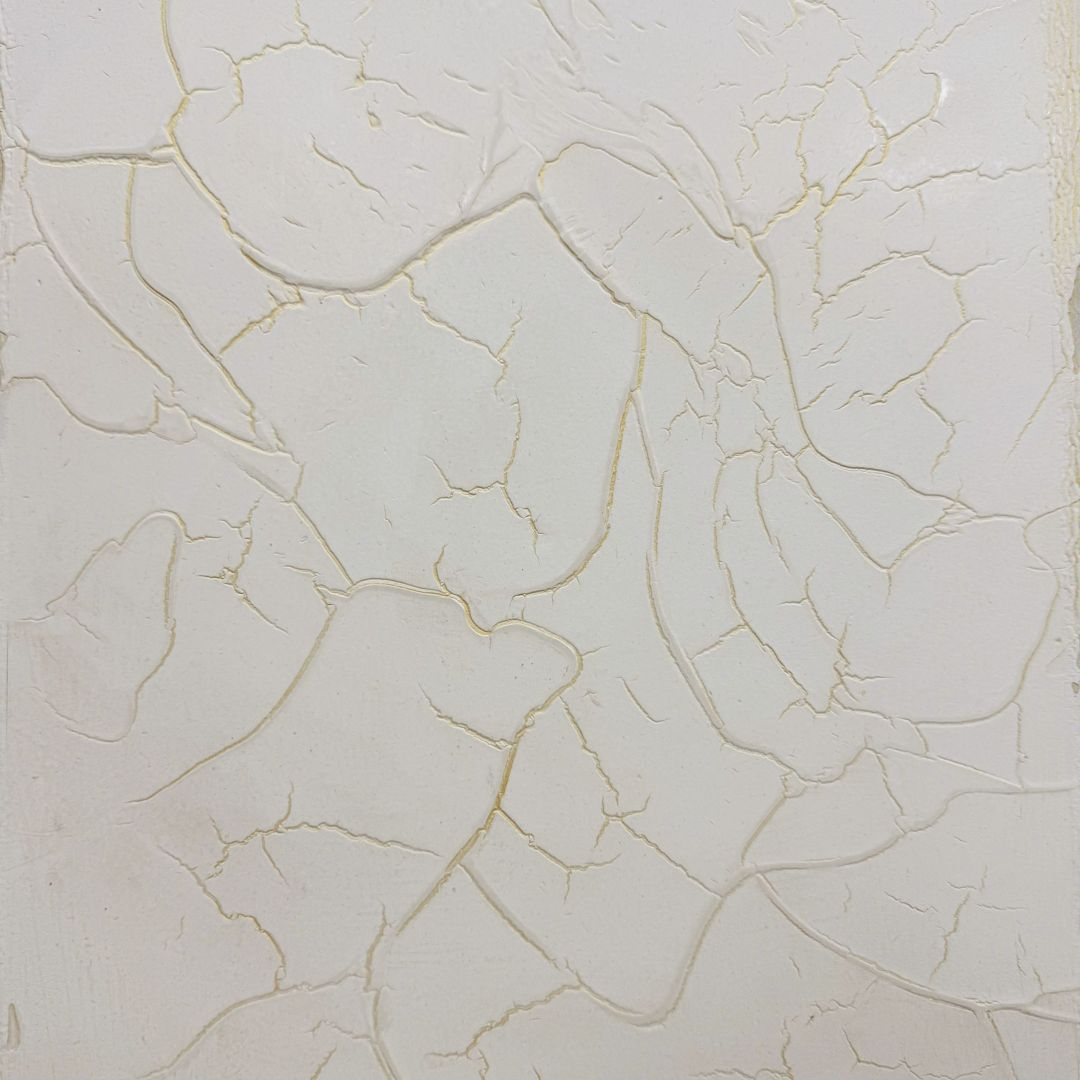

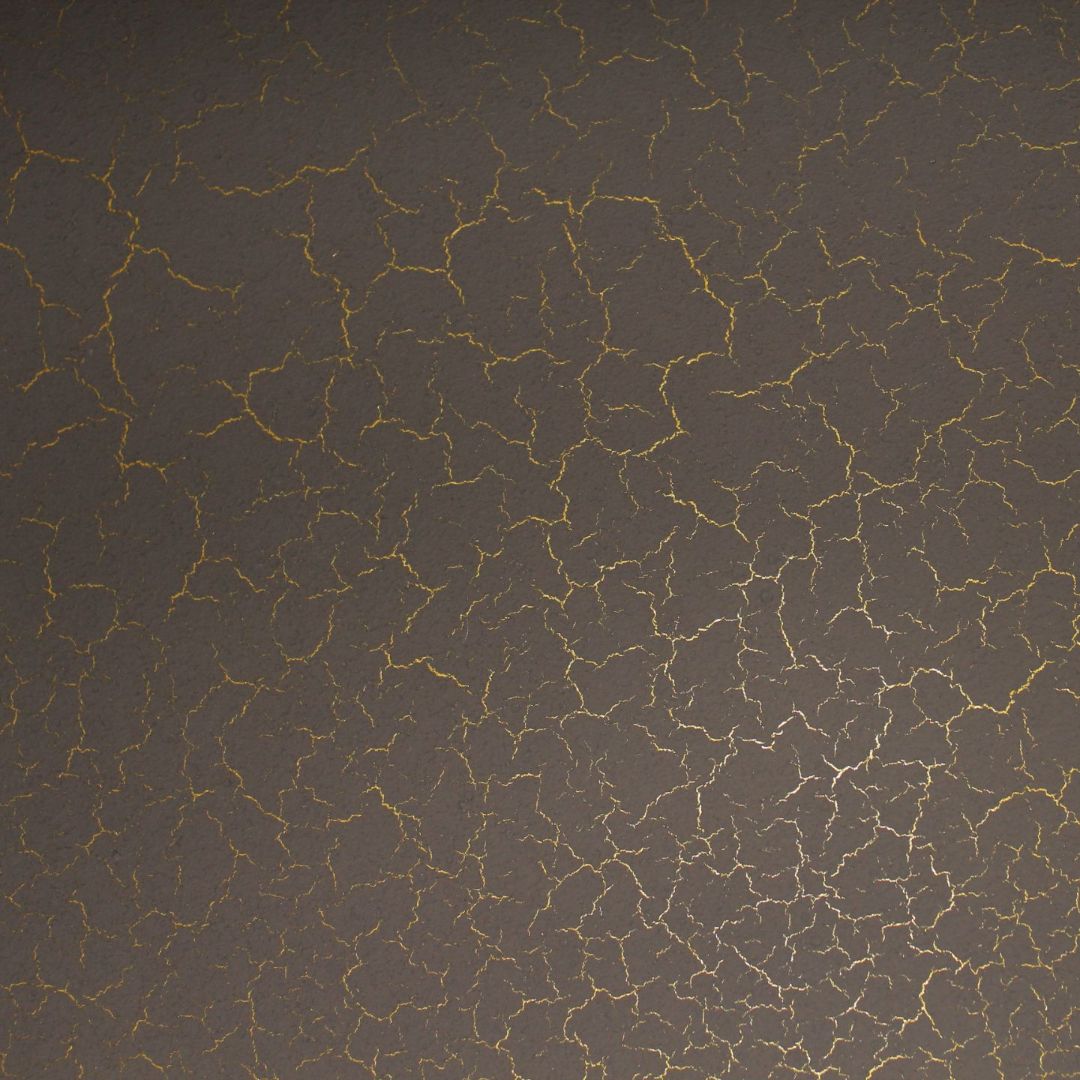

Нанесение толстым слоем верхнего финишного материала даёт более крупные трещины, тонким – более мелкие и частые.

Важно нанести равномерный слой финишного материала с одинаковым слабым нажимом за один проход, не возвращаясь на ранее окрашенную поверхность, т.к. возможно нарушение процесса формирования трещин. Формирование трещин: 10–120 минут.

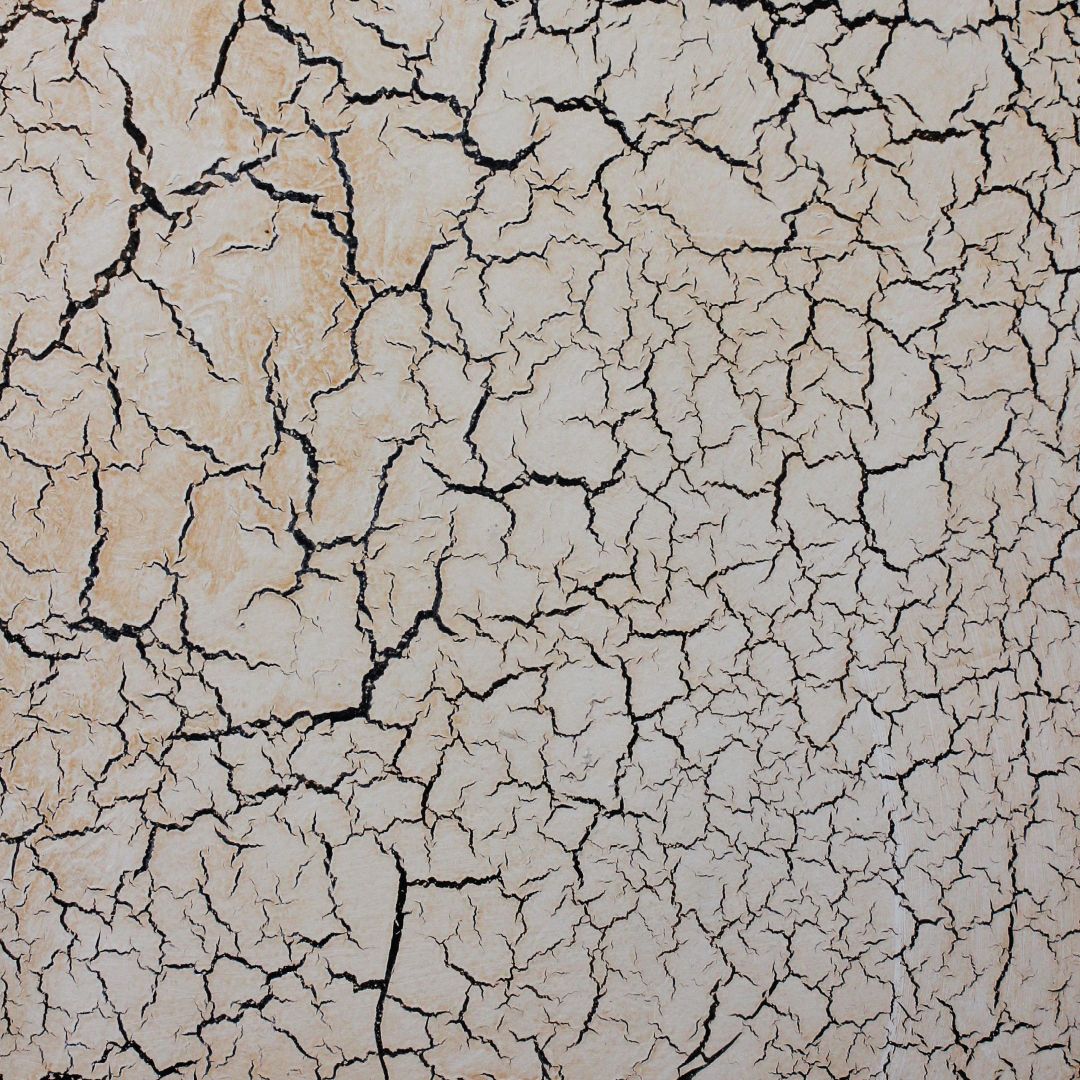

В качестве финишного покрытия можно применять акриловую водно-дисперсионную краску, венецианскую штукатурку, мелкофактурную и фактурную краску и матовую эмаль VGT. Для придания готовому покрытию стойкости к влажной уборке и эксплуатационным нагрузкам на финишное покрытие рекомендуется нанести лак для наружных и внутренних работ или паркетный VGT.

Перед нанесением рекомендуется делать пробные выкрасы. Работы производить при температуре не ниже +7°С и отн. влажности воздуха не более 80%.

от 70 до 100 г/м².

до отлипа – 3 часа, полное высыхание через 24 часа при температуре (20±2)°С и относительной влажности воздуха (65±5)%. При более низких температурах и более высокой влажности воздуха время высыхания увеличивается.

в плотно закрытой таре при температуре от +5°С до +40°С. Выдерживает замораживание до -15°С, но не более пяти циклов замораживания-оттаивания. Не подвергать воздействию прямых солнечных лучей. Не складировать вблизи работающих нагревательных элементов.

вода, водорастворимый полимер, модифицирующие добавки.
